产品展示 / Product

BSEU40-20凸轮离合器、BSEU40-25凸轮离合器、BSEU40-30凸轮离合器、BSEU4035凸轮离合器、BSEU4040凸轮离合器、BSEU70-45凸轮离合器、BSEU70-50凸轮离合器、BSEU70-55凸轮离合器、BSEU70-60凸轮离合器、BSEU70-65凸轮离合器、BSEU70-70凸轮离合器、BSEU90-75凸轮离合器、BSEU90-80凸轮离合器、BSEU90-85凸轮离合器、BSEU90-90凸轮离合器
·产品材质：	轴承钢
·产品产地：	山东
·产品价格：	￥.00
·网上报价：	￥.00
·生产厂家：	临清达瑞轴承制造有限公司
·联系人：	王洪旗
·联系电话：	0635-2973480
·公司传真：	0635-2103472
·联系邮件：	daruizc@163.com
·邮政编码：	252665
·公司地址：	山东省临清烟店工业园

详细介绍

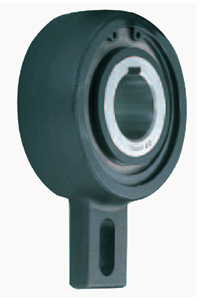

BSEU系列凸轮离合器

（BSEU40-20至BSEU90-90）

止逆及低频分度

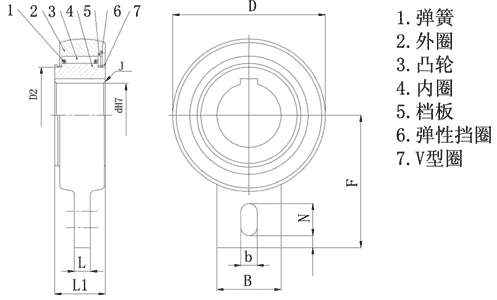

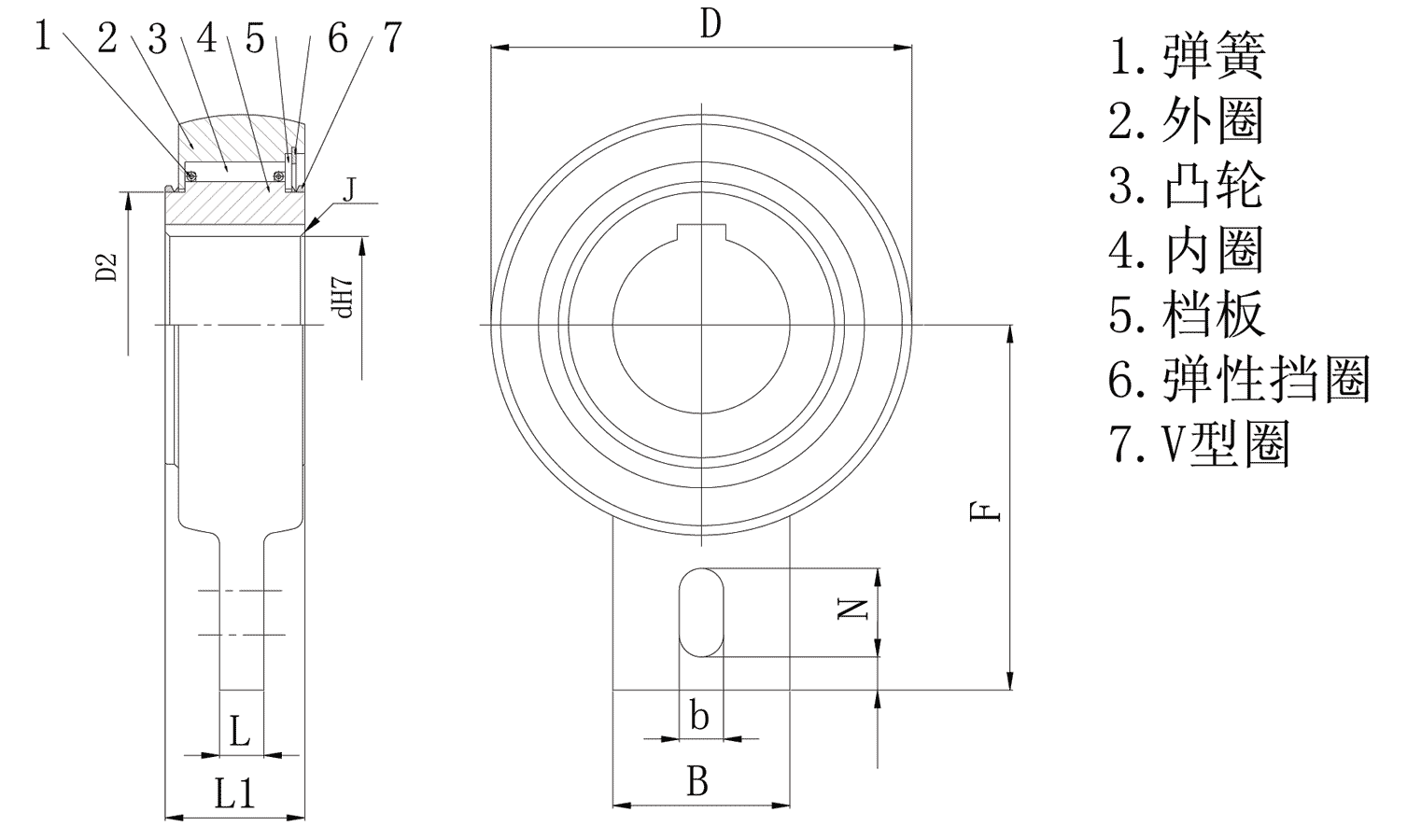

性能及尺寸

型号	孔径H7	键槽	扭矩N.m	极限转速r/min	D	D2	L1	B	F	b	N	E	J
型号	孔径H7	键槽	扭矩N.m	极限转速r/min	D	D2	L1	B	F	b	N	E	J
BSEU40-20	20	6×2.8	1,440	450	118	60	55	40	110	15	35	8	1.5
BSEU40-25	25	8×3.3	1,440	450	118	60	55	40	110	15	35	8	1.5
BSEU40-30	30	8×3.3	1,440	450	118	60	55	40	110	15	35	8	1.5
BSEU40-35	35	10×3.3	1,440	450	118	60	55	40	110	15	35	8	1.5
BSEU40-40	40	12×3.3	1,440	450	118	60	55	40	110	15	35	8	1.5
BSEU70-45	45	14×3.8	3,140	350	165	90	59	80	140	18	35	10	1.5
BSEU70-50	50	14×3.8	3,140	350	165	90	59	80	140	18	35	10	1.5
BSEU70-55	55	16×4.3	3,140	350	165	90	59	80	140	18	35	10	2.0
BSEU70-60	60	18×4.4	3,140	350	165	90	59	80	140	18	35	10	2.0
BSEU70-65	65	18×4.4	3,140	350	165	90	59	80	140	18	35	10	2.0
BSEU70-70	70	20×4.9	3,140	350	165	90	59	80	140	18	35	10	2.0
BSEU90-75	75	20×4.9	4,700	250	190	120	63	80	165	20	40	15	2.0
BSEU90-80	80	22×5.4	4,700	250	190	120	63	80	165	20	40	15	2.0
BSEU90-85	85	22×5.4	4,700	250	190	120	63	80	165	20	40	15	2.0
BSEU90-90	90	25×5.4	4,700	250	190	120	63	80	165	20	40	15	2.0

安装及应用

1.Boltun推荐在安装凸轮离合器时，配合轴的公差为h7或h8级。
2.采用符合DIN6885.1标准的键。
3.在安装之前，确认BS凸轮离合器内圈的旋转方向（内圈上箭头标示方向）与传送带的旋转方向一致。
4.在将凸轮离合器安装至轴上时，用较软的锤子仅向内圈端面施加压力。请勿使用钢锤敲打或向离合器施加不必要的冲击力。
5.在安装凸轮离合器至轴上时应使用平键，而后采用端板将凸轮离合器在轴上固定。在任何情况下请勿使用锥形键。为压力通风，允许离合器键槽顶端与键顶端具有一定间隙。在离合器内圈的键槽上通有一压力通风孔。
6.采用底架或销来消除外圈的转动。
7.在力臂和底架（力臂止动器）或力臂上狭缝和销之间设置0.5mm级的间隙。如果力臂被刚性安装，则有可能严重损坏凸轮离合器。
8.凸轮离合器在出货之前预先加有低温润滑脂，可直接用于安装和操作。此类凸轮离合器不需要任何的润滑保养。大体而言，要求凸轮离合器工作环境的温度在-40℃至50℃范围内，尽管如此，其最高工作温度值是由轴的转速决定的，如果轴的转速很低，则允许相对高的工作温度。
其它可能的应用
BSEU系列凸轮离合器也可以用于低频分度用途。其最高分度频率为50cycles/min，且要求工作扭矩的安全系数为2.5。请确保作用于力臂的载荷方向与轴的方向呈正确角度。如果对力臂的载荷方向倾斜，离合器内圈将被破坏并严重缩短凸轮离合器的使用寿命。

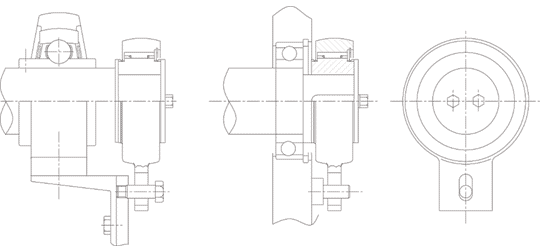

安装示例1 安装示例2
