产品展示 / Product

BST30凸轮离合器、BST50凸轮离合器、BST65凸轮离合器、BST75凸轮离合器、BST85凸轮离合器、BST95凸轮离合器、BST110凸轮离合器、BST135凸轮离合器、BST160凸轮离合器、BST200凸轮离合器、BST220凸轮离合器、BST250凸轮离合器、BST270凸轮离合器、BST300凸轮离合器、BST335凸轮离合器、BST350凸轮离合器、BST425凸轮离合器、BST450凸轮离合器
·产品材质：	轴承钢
·产品产地：	山东
·产品价格：	￥.00
·网上报价：	￥.00
·生产厂家：	临清达瑞轴承制造有限公司
·联系人：	王洪旗
·联系电话：	0635-2973480
·公司传真：	0635-2103472
·联系邮件：	daruizc@163.com
·邮政编码：	252665
·公司地址：	山东省临清烟店工业园

详细介绍

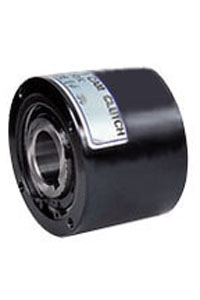

BST系列凸轮离合器

(BST30至BST450)

用于防止传送带的倒转

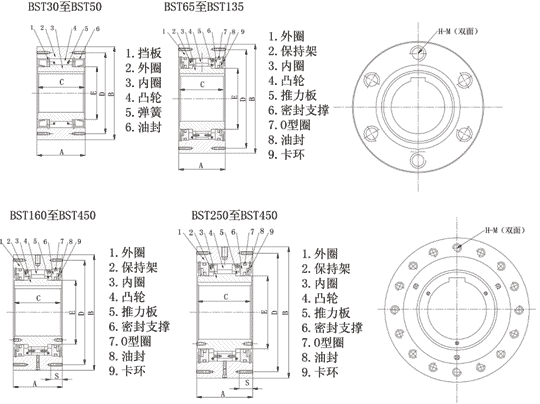

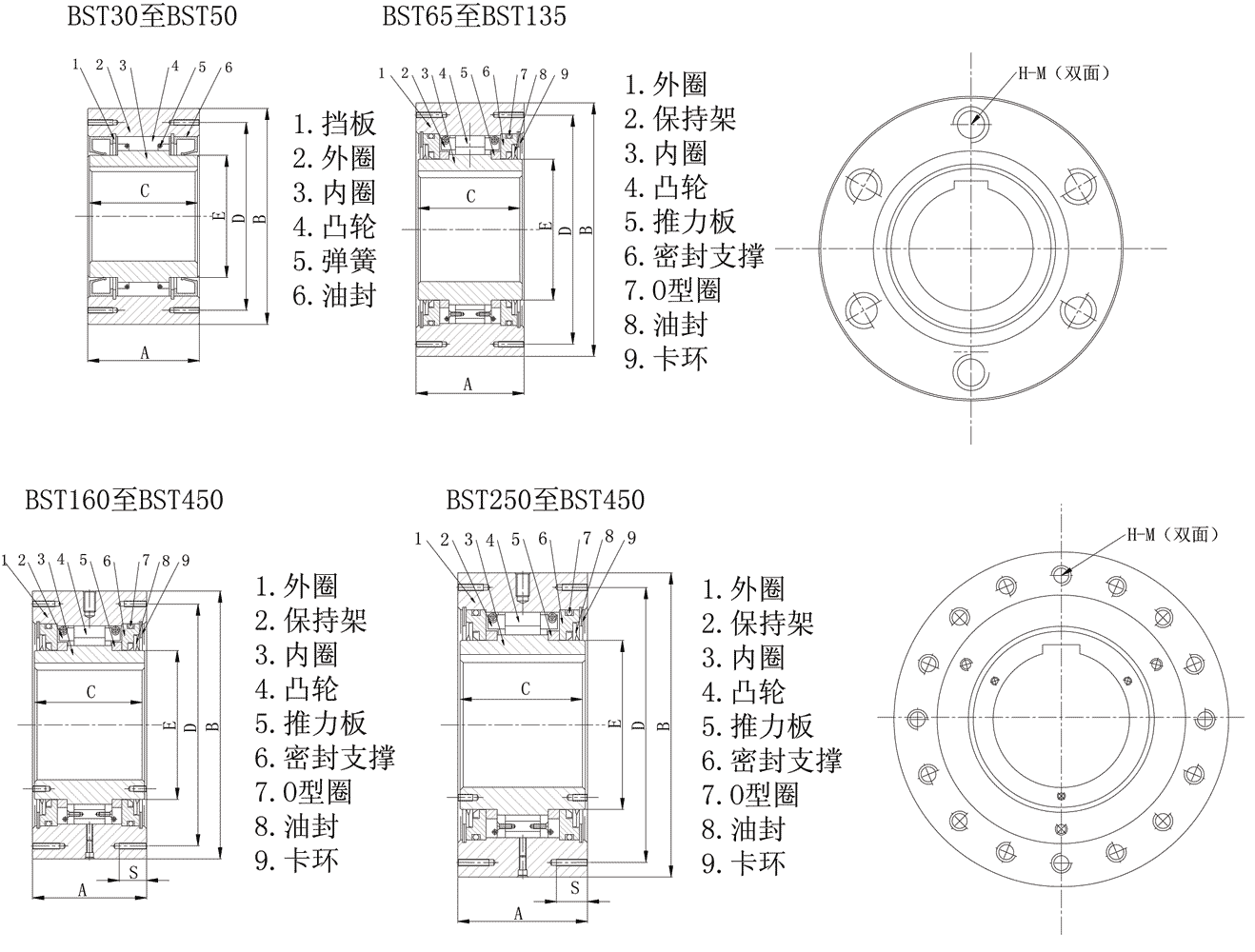

性能及尺寸

型号
扭矩N.m
极限转速r/min
孔径H7
A
B
C
D
E
S
H-M螺纹孔
BST 30
294
200
20to30
64
90
64
80
45
13
4×M6×P1.0
BST 50
784
200
30to50
67
125
67
110
70
16
4×M8×P1.25
BST 65
1570
150
40to65
90
160
85
140
90
20
6×M10×P1.5
BST 75
2450
150
50to75
90
170
85
150
100
20
6×M10×P1.5
BST 85
5880
150
60to85
115
210
110
185
115
30
6×M12×P1.75
BST 95
7840
150
70to95
115
230
110
200
130
30
6×M14×P2.0
BST 110
10800
150
80to110
115
270
110
220
150
30
6×M16×P2.0
BST 135
15700
100
90 to 135
135
320
130
280
180
30
8×M16×P2.0
BST 160
24500
100
100 to 160
135
360
130
315
220
40
10×M20×P2.5
BST 200
37200
100
100 to 200
150
430
145
380
265
40
8×M22×P2.5
BST 220
49000
80
150 to 220
235
500
230
420
290
40
16×M20×P2.5
BST 250
88200
50
180 to 250
295
600
290
530
330
50
16×M24×P3.0
BST 270
123000
50
200 to 270
295
650 E>5
290
575
370
50
16×M24×P3.0
BST 300
176000
50
230 to 300
295
780
290
690
470
60
16×M30×P3.5
BST 335
265000
50
250 to 335
305
850
320
750
495
70
16×M36×P4.0
BST 350
314000
50
250 to 350
320
930
360
815
535
70
16×M36×P4.0
BST 425
510000
50
325 to 425
440
1030
450
940
635
70
18×M36×P4.0
BST 450
686000
50
350 to 450
450
1090
480
990
645
80
18×M42×P4.5

安装及使用
1.用于防止传送带或泵在低速运行时的倒转。
2.润滑方法及防尘特征：

BST30至BST135
BST160至BST450
润滑规范
免保养型
内部润滑
脂润滑型
每年更换二次润滑脂
防尘特性
防尘密封
双唇油封
防尘端板
双唇油封
3.在安装之前，确认BST凸轮离合器内圈的旋转方向（内圈上箭头标示方向）与传送带的旋转方向一致。
4.用等级为11T或更高等级的螺栓牢固地安装BST凸轮离合器上的力臂。请确保力臂表面与外圈的侧面对齐并免于任何灰尘。
5.推荐的轴的公差为h7或h8级。
6.将BST凸轮离合器安装到轴上时，应仅对外圈施加压力。请勿用锤子直接敲打内圈或对外圈、防尘密封，或防尘端板施加任何的作用力。
7.在安装凸轮离合器至轴上时应使用平键，然后用端板将离合器固定在轴上。在任何情况下不应使用锥形键。
8.当安装BST160型以上的BST凸轮离合器（脂润滑型）时，将四个油孔之一直接置于底部。此种做法便于润滑脂的泄流及清理。
9.当轴转动时，力臂末端将在旋转方向上摆动至某些方位。仅在旋转方向上约束力臂，但应确保力臂有一定空间自由摆动。如果力臂末端被完全固定，则离合器内部将被扭曲，这将引起元件的损坏。
10.对于BST30型至BST200型的凸轮离合器，侧面仅配有一个力臂，可满足要求；BST220至BST450型离合器采用了两个力臂，分配在离合器的两侧。将力臂均匀地安装在离合器上，使作用的力通过离合器的中心。
11.BST系列凸轮离合器的力臂为标准化力臂。

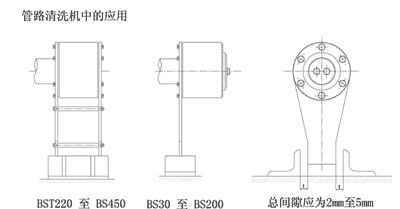

安装示例

型号	扭矩N.m	极限转速r/min	孔径H7	A	B	C	D	E	S	H-M螺纹孔
型号	扭矩N.m	极限转速r/min	孔径H7	A	B	C	D	E	S	H-M螺纹孔
BST 30	294	200	20to30	64	90	64	80	45	13	4×M6×P1.0
BST 50	784	200	30to50	67	125	67	110	70	16	4×M8×P1.25
BST 65	1570	150	40to65	90	160	85	140	90	20	6×M10×P1.5
BST 75	2450	150	50to75	90	170	85	150	100	20	6×M10×P1.5
BST 85	5880	150	60to85	115	210	110	185	115	30	6×M12×P1.75
BST 95	7840	150	70to95	115	230	110	200	130	30	6×M14×P2.0
BST 110	10800	150	80to110	115	270	110	220	150	30	6×M16×P2.0
BST 135	15700	100	90 to 135	135	320	130	280	180	30	8×M16×P2.0
BST 160	24500	100	100 to 160	135	360	130	315	220	40	10×M20×P2.5
BST 200	37200	100	100 to 200	150	430	145	380	265	40	8×M22×P2.5
BST 220	49000	80	150 to 220	235	500	230	420	290	40	16×M20×P2.5
BST 250	88200	50	180 to 250	295	600	290	530	330	50	16×M24×P3.0
BST 270	123000	50	200 to 270	295	650 E>5	290	575	370	50	16×M24×P3.0
BST 300	176000	50	230 to 300	295	780	290	690	470	60	16×M30×P3.5
BST 335	265000	50	250 to 335	305	850	320	750	495	70	16×M36×P4.0
BST 350	314000	50	250 to 350	320	930	360	815	535	70	16×M36×P4.0
BST 425	510000	50	325 to 425	440	1030	450	940	635	70	18×M36×P4.0
BST 450	686000	50	350 to 450	450	1090	480	990	645	80	18×M42×P4.5
