产品展示 / Product

FSO300离合器、FSO400凸轮离合器、FSO500凸轮离合器、FSO600凸轮离合器、FSO700凸轮离合器、FSO750凸轮离合器、FSO800凸轮离合器、FSO900凸轮离合器、FSO1027凸轮离合器
·产品材质：	轴承钢
·产品产地：	山东
·产品价格：	￥.00
·网上报价：	￥.00
·生产厂家：	临清达瑞轴承制造有限公司
·联系人：	王洪旗
·联系电话：	0635-2973480
·公司传真：	0635-2103472
·联系邮件：	daruizc@163.com
·邮政编码：	252665
·公司地址：	山东省临清烟店工业园

详细介绍

FSO系列离合器

FSO300至FSO1027

含沟球轴承

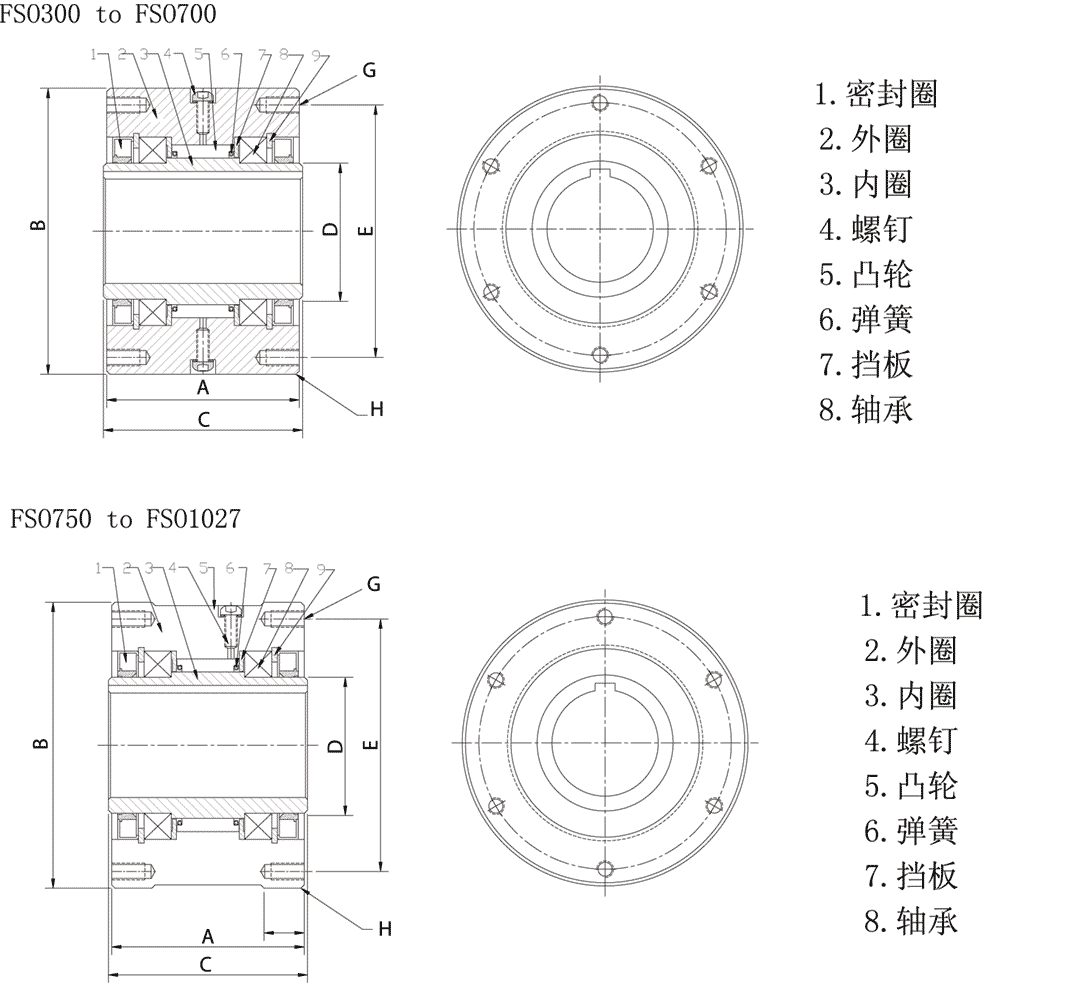

性能及尺寸

型号	扭矩能力（N.m）	最大超越转速（r/min）		外型尺寸
		内圈	外圈	A	B	C	D
		内圈	外圈	A	B	C	D
FSO 300	379	3000	900	60.45	76.2~ 76.15	63.5	28.58
FSO 400	407	2800	850	68.26	88.9~ 88.85	69.85	30.15
FSO 500	1621	2500	800	85.72	107.95~ 107.9	88.9	44.45
FSO 600	3105	2200	750	92.07	136.53~ 136.47	95.25	63.50/69.09
FSO 700	6900	1600	450	123.82	180.97~ 180.92	127	90.42/101.6
FSO 750	9660	1000	650	149.22	222.25~ 222.2	152.4	107.95
FSO 800	17940	850	525	149.22	254~ 253.95	152.4	139.7
FSO 900	24408	700	500	158.75	304.8~ 304.72	161.9	161.92
FSO 1027	36612	500	375	165.1	381~ 380.92	168.3	228.6

型号
外型尺寸
E
S
H
G
数量
牙型
深度
300
66.67
-
1.58×45°
4
M6
12.7
400
73.02
-
1.58×45°
4
M8
16
500
92.07
-
1.58×45°
4
M8
15.87
600
120.65
-
1.58×45°
6
M8
15.87
700
158.75
-
1.58×45°
8
M10
19.05
750
177.8
31.75
1.58×45°
8
M12
25.4
800
227.01
31.75
1.58×45°
8
M12
25.4
900
247.65
34.92
1.58×45°
10
M16
31.75
1027
298.45
34.92
3.17×45°
12
M16
25.4

安装及使用

1.FSO型离合器是通用型单向离合器，可用做超越，止逆和低—中载工况的分度功能。

2.FSO型离合器内含深沟球轴承并配有CAM卡块，此类离合器可安装在贯穿的轴上，采用键驱动。

3.FSO型离合器与内孔同心的外圈抛光面设计作为贴和零件引导或固定表面，外圈两端的螺纹孔用于安装离合器上的零件。

4.由于所允许的最大驱动扭矩由键和轴决定，因此在最终选择离合器前请先确定键所承受的应力。

有关润滑

FSO系列离合器出厂时含SYNTHETIC FMG 2 型润滑脂。

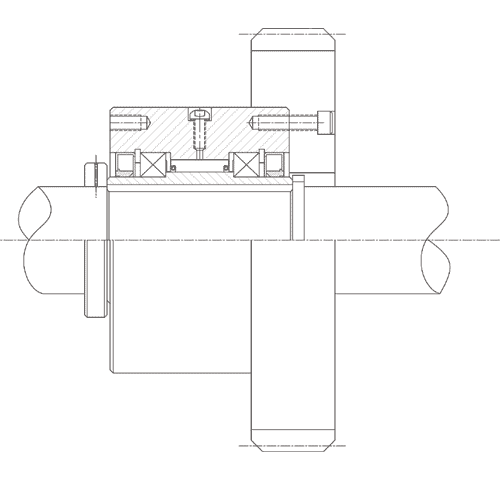

安装示例

型号	孔径	键槽
300	12.7	3.18×1.57
	15.87	4.75×2.36
	19.05	4.75×2.36
400	12.7	3.18×1.57
	15.87	4.75×2.36
	19.05	4.75×2.36
	22.22	4.75×1.57
500	22.22	4.75×2.36
	25.4	6.35×3.18
	28.57	6.35×3.18
	31.75	6.35×3.18
	33.32	6.35×2.29
600	31.75	6.35×3.18
	34.92	9.52×4.75
	38.1	9.52×4.75
	41.27	9.52×4.75
	44.45	9.52×4.75
	50.8	9.52×3.18
700	42.9	12.70×6.35
	50.8	12.70×6.35
	57.15	12.70×6.35
	61.9	15.87×7.93
	63.5	15.87×7.93
	69.85	15.87×5.53
	74.6	15.87×3.18
750	61.9	15.87×7.94
	63.5	15.87×7.94
	69.85	15.87×7.94
	74.6	19.05×9.52
	76.2	19.05×9.52
	82.55	19.05×6.35
	87.3	19.05×4.75
800	76.2	19.05×9.52
	82.55	19.05×9.52
	87.3	22.23×11.11
	88.9	22.23×11.11
	95.2	22.23×11.11
	100	25.40×12.70
	101.6	25.40×12.70
	107.95	25.40×9.52
	112.7	25.40×6.35
900	101.6	25.40×12.70
	107.9	25.40×12.70
	112.7	25.40×12.70
	114.3	25.40×12.70
	120.65	25.40×12.70
	125.4	25.40×9.52
	127	25.40×9.52
	133.35	25.40×6.35
	138.1	25.40×6.35
1027	125.4	31.75×15.87
	152.4	31.75×15.87
	158.75	31.77×12.70
	168.27	31.77×12.70
	171.45	31.77×12.70
	174.62	31.77×12.70
	117.8	31.81×11.10
