MG300R轴承、MG400R轴承、MG500R轴承、MG600R轴承、MG700R轴承、MG750R轴承、MG800R轴承、MG900R轴承、MG1000R轴承、MG1100R轴承、MG1200R轴承、MG1300R轴承
·产品材质：	轴承钢
·产品产地：	山东
·产品价格：	￥.00
·网上报价：	￥.00
·生产厂家：	临清达瑞轴承制造有限公司
·联系人：	王洪旗
·联系电话：	0635-2973480
·公司传真：	0635-2103472
·联系邮件：	daruizc@163.com
·邮政编码：	252665
·公司地址：	山东省临清烟店工业园

详细介绍

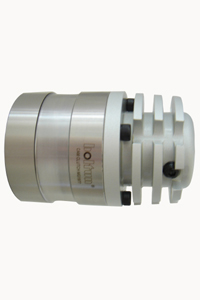

MG-R 系列凸轮离合器

（MG300R至MG1300R）

配储油器，用于止逆用途

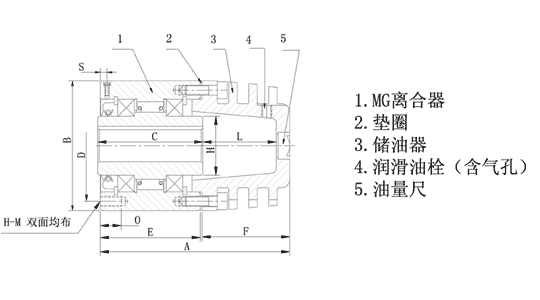

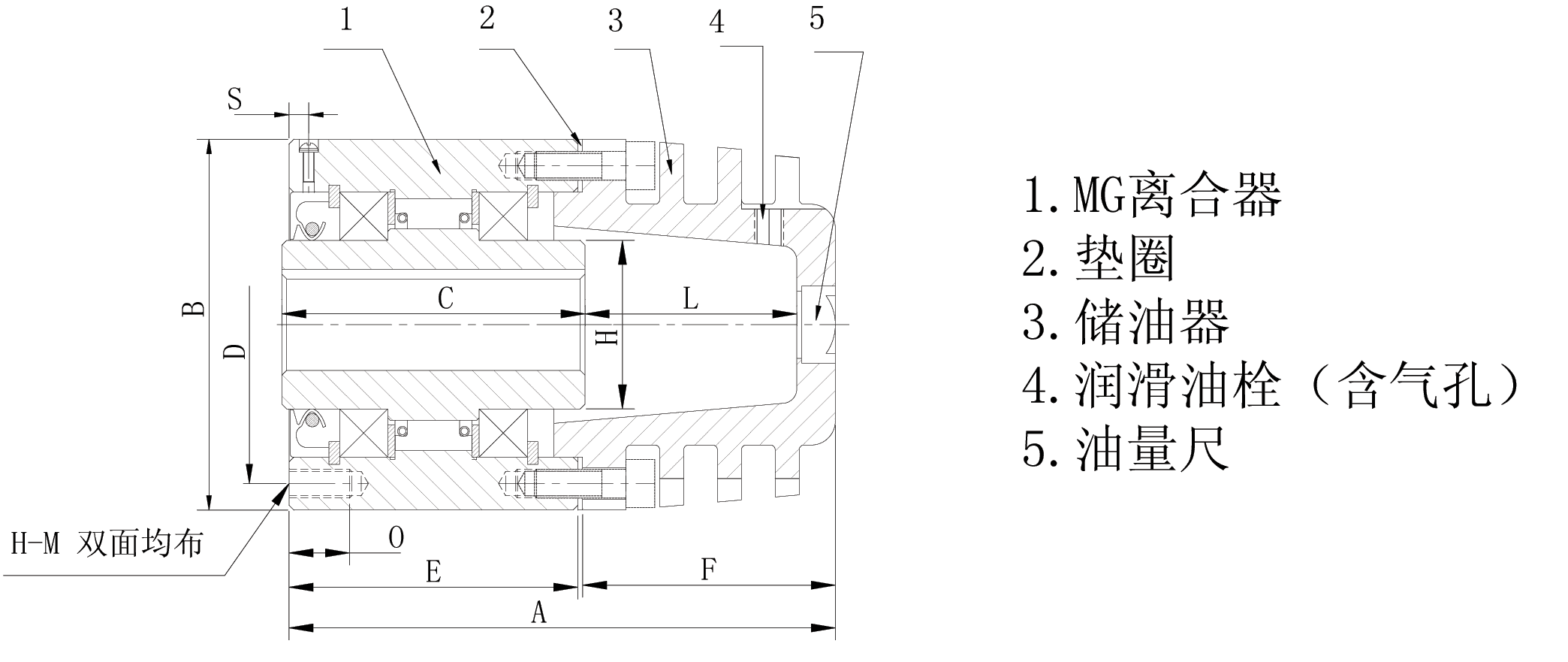

性能及尺寸

型号	扭矩能力（N.m）	内圈最大超越转速（r/min）	轴孔		A	B(h7）
型号	扭矩能力（N.m）	内圈最大超越转速（r/min）	直径(H7)	键槽	A	B(h7）
MG 300R	314	2,800	19	5×2	115	77
MG 400R	539	2,600	22	5×2	122	88
MG 500R	1,620	2,400	31.5	7×3	154	108
MG 600R	3,140	2,100	50	12×3.5	165	136
MG 700R	5,880	1,500	70	18×6	207	180
MG 750R	9,510	1,800	85	24×6	280	200
MG 800R	17,600	1,300	110	28×7	298.5	250
MG 900R	24,500	1,200	135	35×9	314.5	300
MG 1000R	33,800	1,200	160	38×10	341	370
MG 1100R	78,400	350	185	45×14	400	470
MG 1200R	95,100	300	200	45×14	439	500
MG 1300R	176,400	250	250	56×17.5	470	600

型号	C	D	E	F	G	H	H-M 牙孔	S
型号	C	D	E	F	G	H	H-M 牙孔	S
MG 300R	63	66	60	53.5	1.5	28.5	4×M6×P1.0	13
MG 400R	70	73	67	53.5	1.5	31.7	4×M8×P1.25	16
MG 500R	89	92	86	66.5	1.5	44.4	4×M8×P1.25	16
MG 600R	95	120	92	71.5	1.5	69.8	6×M8×P1.25	16
MG 700R	127	160	124	81.5	1.5	101.5	6×M10×P1.5	20
MG 750R	153	175	150	128.5	1.5	110	8×M14×P2.0	25
MG 800R	158	220	155	142	1.5	140	8×M16×P2.0	25
MG 900R	165	265	160	152	2.5	170	10×M16×P2.0	32
MG 1000R	188	325	180	157	4.0	200	12×M16×P2.0	32
MG 1100R	260	415	250	140	5.0	260	12×M20×P2.5	40
MG 1200R	318	440	300	130	9.0	280	12×M24×P3.0	45
MG 1300R	340	530	320	140	10.0	340	12×M30×P3.5	50

安装及使用

1.MG-R系列凸轮离合器是配备了储油器的MG系列凸轮离合器。安装及使用具体请参考MG系列凸轮离合器。

2.此类离合器用于止逆用途。

3.在订购之前请确定内圈的自由旋转方向。（端面上箭头方向）

4.采用带有垫板和密封垫圈的端板以防止润滑油的泄露。具体请参考右侧典型安装视图。

5.安装储油器时，请在储油器和离合器端面之间装有密封垫板。

6.将储油器的油栓置于最上方，而令凸轮离合器的一个油栓直接摆放在最下方用于泄油。

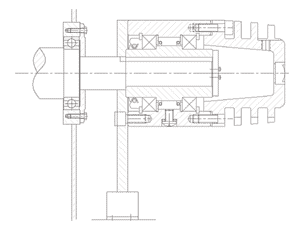

典型安装方式

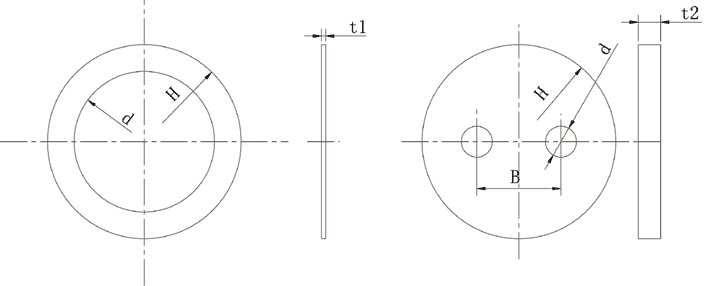

端板及封装尺寸


垫板	端板

型号	垫板			端板				螺栓尺寸
	H	d1	t1	H	t2	B	d2	螺栓尺寸
MG 300R	28	19	1.5	28	4	11	5.5	M 5
MG 400R	31	22	1.5	31	4	13	6.6	M 6
MG 500R	44	31.5	1.5	44	6	20	9	M 8
MG 600R	69	50	1.5	69	8	30	11	M 10
MG 700R	101	70	1.5	101	8	40	14	M 12
MG 750R	110	85	1.5	110	10	50	18	M 16
MG 800R	140	110	1.5	140	10	70	18	M 16
MG 900R	170	135	1.5	170	10	80	18	M 16
MG 1000R	200	160	1.5	200	10	100	18	M 16
MG 1100R	245	185	2.0	245	15	110	22	M 20
MG 1200R	265	200	2.0	265	15	120	22	M 20
MG 1300R	325	250	2.0	325	15	150	22	M 20
