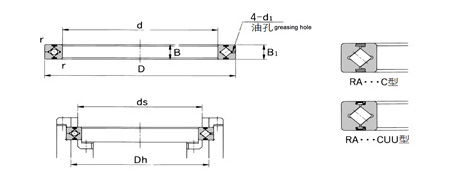

轴径
shaft diameter | 型号 Identification number | 主要尺寸 main dimension | 靠肩尺寸Shoulder
height | 基本的额定负荷(径向) Basic load rating（radial） | 重量 weight |
内径inner ring
d | 外径 outer ring
D | 滚子节圆直径Roller pitch circle diameter dp | 宽度
width
B B1 | 油 孔 greasing hole
a | r | ds | Dh | C
kN | Co
kN | Kg |
|
50 | RA 5008C | 50 | 66 | 57 | 8 | 1.5 | 0.8 | 53.5 | 60.5 | 5.1 | 7.19 | 0.08 |
60 | RA 6008C | 60 | 76 | 67 | 8 | 1.5 | 0.8 | 63.5 | 70.5 | 5.68 | 8.68 | 0.09 |
70 | RA 7008C | 70 | 86 | 77 | 8 | 1.5 | 0.8 | 73.5 | 80.5 | 5.98 | 9.8 | 0.1 |
80 | RA 8008C | 80 | 96 | 87 | 8 | 1.5 | 0.8 | 83.5 | 90.5 | 6.37 | 11.3 | 0.11 |
90 | RA 9008C | 90 | 106 | 97 | 8 | 1.5 | 0.8 | 93.5 | 100.5 | 6.76 | 12.4 | 0.12 |
100 | RA 10008C | 100 | 116 | 107 | 8 | 1.5 | 0.8 | 103.5 | 110.5 | 7.15 | 13.9 | 0.16 |
110 | RA 11008C | 110 | 126 | 117 | 8 | 1.5 | 0.8 | 113.5 | 120.5 | 7.45 | 15 | 0.15 |
120 | RA 12008C | 120 | 136 | 127 | 8 | 1.5 | 0.8 | 123.5 | 130.5 | 7.84 | 16.5 | 0.17 |
130 | RA 13008C | 130 | 146 | 137 | 8 | 1.5 | 0.8 | 133.5 | 140.5 | 7.94 | 17.6 | 0.18 |
140 | RA 14008C | 140 | 156 | 147 | 8 | 1.5 | 0.8 | 143.5 | 150.5 | 8.33 | 19.1 | 0.19 |
150 | RA 15008C | 150 | 166 | 157 | 8 | 1.5 | 0.8 | 153.5 | 160.5 | 8.82 | 20.6 | 0.2 |
160 | RA 16013C | 160 | 186 | 172 | 13 | 2 | 1.2 | 165 | 179 | 23.3 | 44.9 | 0.59 |
170 | RA 17013C | 170 | 196 | 182 | 13 | 2 | 1.2 | 175 | 189 | 23.5 | 46.5 | 0.64 |
180 | RA 18013C | 180 | 206 | 192 | 13 | 2 | 1.2 | 185 | 199 | 24.5 | 49.8 | 0.68 |
190 | RA 19013C | 190 | 216 | 202 | 13 | 2 | 1.2 | 195 | 209 | 24.9 | 51.5 | 0.69 |
200 | RA 20013C | 200 | 226 | 212 | 13 | 2 | 1.2 | 205 | 219 | 25.8 | 54.7 | 0.71 |
'' 注）·附带密封垫片的公称型号是RE···UU. Code of sealed type is RE···UU.
·在要求高精度时，请使用外圈旋转的方式。 Please use outer ring rotary when high precision is required.''
