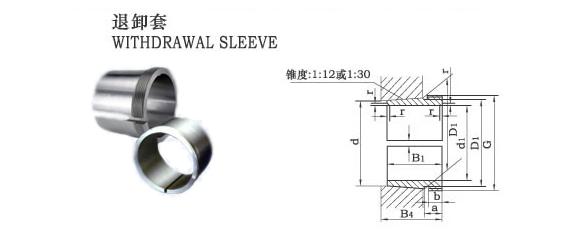

退卸套 JB/T7919.2-1999
退卸套对装在轴端,经常拆卸、规格较大的圆锥孔轴承(调心球轴承,调心滚子轴承,双列圆柱滚子轴承)装拆维修特别方便,广泛用于轻工、冶金、轧机等机械设备上。
AH2系列退卸套基本尺寸和参数 AH22系列退卸套基本尺寸和参数
型号
基本尺寸(mm)
配套轴承型号
重量(kg)
d
d1
B1
d2
调心球轴承
AH208
40
35
25
M45X1.5
111208
0.094
AH209
45
40
26
M50X1.5
111209
0.104
AH210
50
45
28
M55X2
111210
0.130
AH211
55
50
29
M60X2
111211
0.167
AH212
60
55
32
M65X2
111212
0.175
AH213
65
60
32.5
M75X2
111213
0.242
AH214
70
65
33.5
M80X2
111214
0.255
AH215
75
70
34.5
M85X2
111215
0.280
AH216
80
75
35.5
M90X2
111216
0.306
AH217
85
80
38.5
M95X2
111217
0.353
AH218
90
85
40
M100X2
111218
0.427
AH219
95
90
43
M105X2
111219
0.486
AH220
100
95
45
M110X2
111220
0.525
AH222
110
105
50
M120X2
111222
0.647
AH224
120
115
53
M130X2
111224
0.755
AH226
130
125
53
M140X2
0.815
AH228
140
135
56
M150X2
1.00
AH230
150
145
60
M160X3
1.16
AH232
160
150
64
M170X3
1.91
AH234
170
160
69
M180X3
2.12
AH236
180
170
69
M190X3
2.34
AH238
190
180
73
T205X4
2.94
AH240
200
190
77
T215X4
3.12
AH244
220
200
85
T235X4
6.1
AH248
240
220
96
T260X4
8.16
AH252
260
240
105
T280X4
9.89
AH256
280
260
105
T300X4
10.4
型号 | 基本尺寸(mm) | 配套轴承型号 | 重量(kg) | |||
d | d1 | B1 | G | 调心球轴承 | ||
AH2236 | 180 | 170 | 105 | M200X3 | 153536 | 3.73 |
AH2238 | 190 | 180 | 112 | T210X4 | 153538 | 4.25 |
AH2240 | 200 | 190 | 118 | T220X4 | 153540 | 4.68 |
AH2244 | 220 | 200 | 130 | T240X4 | 153544 | 9.10 |
AH2248 | 240 | 220 | 144 | T260X4 | 153548 | 11.1 |
AH2252 | 260 | 240 | 155 | T290X5 | 153552 | 14.0 |
AH2256 | 280 | 260 | 155 | T310X5 | 153556 | 15.2 |
AH2260 | 300 | 280 | 170 | T330X5 | 153560 | 18.1 |
AH2264 | 320 | 300 | 180 | T350X5 | 153564 | 20.2 |
